Metodo comprovato: posa in opera di speedpipe bundle ground nella trincea a cielo aperto.

Fondo della trincea e allettamento

La posa in opera di SRV-G tc in una trincea a cielo aperto è adatta a tutti i terreni e tutti i passaggi di ampliamento della banda larga.

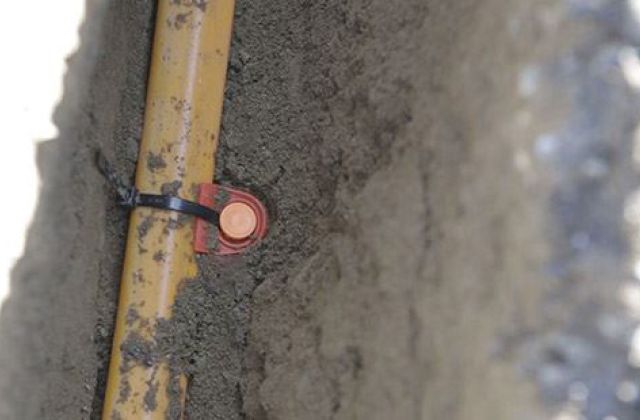

Speedpipe Rohrverband Grabensohle Rohrbettung

Installazione e struttura dell'allettamento

Nel sottosuolo roccioso o pietroso, il fondo della trincea deve essere scavato ad una profondità di almeno 0,15 m addizionali e lo scavo deve essere sostituito da uno strato privo di pietra (sabbia 0-6, con Ø grana 6 mm). Dopo la posa, la zona della tubazione deve essere riempita di sabbia fino a 10 cm sopra il vertice del bundle sotto tensione (si vedano ZTV-TKNetz 10 / 11 e istruzioni di posa per guaine per cavi in PE-HD.)

Offener Graben/Grabensohle Rohrbettung speedpipe-ground

In caso di trincea a cielo aperto di cosa bisogna tenere conto?

Per proteggere lo speedpipe, per il fondo della trincea e l’allettamento si possono utilizzare solo materiali compatti e privi di pietra. Il fondo della trincea deve essere scosso con un compattatore leggero prima della posa in opera, assicurando una compattazione omogenea. Le attrezzature di compattazione possono essere utilizzate solo dopo aver raggiunto una ricopertura di 30 cm.

Impressioni dalla pratica

Avete domande sulla posa in opera di bundle?

Siamo disponibili a ricontattarvi!

Ho una richiesta di richiamata

Chiedo feedback via e-mail

Sì, ho preso atto dell’informativa sulla privacy e accetto che i dati da me forniti saranno elaborati per questa finalità ai sensi del Regolamento generale sulla protezione dei dati. Acconsento alla raccolta e all'archiviazione elettronica dei miei dati e alla loro comunicazione tramite i mezzi di comunicazione da me indicati (Informativa sulla privacy). Posso revocare tale consenso in ogni momento datenschutzbeauftragter@gabosys.de.

Sì, desidero ricevere informazioni su servizi, prodotti, azienda e argomenti relativi a gabocom (es. informazioni e assistenza clienti, inviti a fiere, sondaggi sulla soddisfazione dei clienti, invio di riviste per i clienti, ecc.) A tale scopo l'azienda può contattarmi tramite

Non viene effettuato alcun trasferimento dei dati a soggetti terzi. Per ulteriori informazioni sulla protezione dei dati, consultare l’informativa sulla privacy Informativa sulla privacy. Posso revocare in qualsiasi momento il mio consenso a gabo Systemtechnik GmbH datenschutzbeauftragter@gabosys.de.

* campi obbligatori

Bitte nicht ausfüllen.

mostra tutte le colonne

Denominazione	Colore	L (m)	numero del tubo di scappamento	Dxs (mm)	kg / m	Bobina (mm)	G (kg)*	Variante	Art. No.
SRV-G 2 × 7 tc	arancia	400	2	7×1,5	ca. 0,08	700×370	ca. 50	DIN	1445
SRV-G 7 × 7 tc	arancia	4000	7	7×1,5	ca. 0,25	2400×1200	ca. 1325	DIN	1529
SRV-G 8 × 7 + 1 × 12 tc	arancia	4000	8 \| 1	7×1,5 \| 12×2,0	ca. 0,34	2400×1200	ca. 1685	DIN	1850
SRV-G 12 × 7 tc	arancia	4000	12	7×1,5	ca. 0,36	2400×1200	ca. 1765	DIN	1767
SRV-G 12 × 7 + 1 × 14 tc	arancia	2650	12 \| 1	7×1,5 \| 14×2,0	ca. 0,46	2400×1200	ca. 1600	DIN	1458
SRV-G 14 × 7 tc	arancia	2650	14	7×1,5	ca. 0,45	2400×1200	ca. 1520	DIN	1535
SRV-G 18 × 7 tc	arancia	2650	18	7×1,5	ca. 0,55	2400×1200	ca. 1785	gabo	1242
SRV-G 22 × 7 + 1 × 12 tc	arancia	1950	22 \| 1	7×1,5 \| 12×2,0	ca. 0,72	2400×1200	ca. 1730	DIN	2902
SRV-G 24 × 7 tc	arancia	1950	24	7×1,5	ca. 0,71	2400×1200	ca. 1710	DIN	1541
SRV-G 24 × 7 + 1 × 14 tc	arancia	1570	24 \| 1	7×1,5 \| 14×2,0	ca. 0,79	2400×1200	ca. 1570	DIN	1527
SRV-G 2 × 10 tc	arancia	900	2	10×2,0	ca. 0,14	1200×370	ca. 160	DIN	2387
SRV-G 7 × 10 tc	arancia	3650	7	10×2,0	ca. 0,41	2400×1200	ca. 1760	DIN	2556
SRV-G 12 × 10 tc	arancia	1800	12	10×2,0	ca. 0,67	2400×1200	ca. 1535	DIN	1839
SRV-G 24 × 10 tc	arancia	900	24	10×2,0	ca. 1,27	2400×1200	ca. 1470	DIN	2625
SRV-G 3 × 7 tc	arancia	4000	3	7×1,5	ca. 0,1	2400×1200	ca. 730	DIN	1744
SRV-G 3 × 7 + 3 × 12 tc	verde	4000	3 \| 3	7×1,5 \| 12×2,0	ca. 0,291	2400×1200	ca. 1490	DIN	3289
SRV-G 4 × 7 tc	arancia	4000	4	7×1,5	ca. 0,125	2400×1200	ca. 850	DIN	1746
SRV-G 10 × 7 + 1 × 16 tc	arancia	2650	10 \| 1	7×1,5 \| 16×2,0	ca. 0,37	2400×1200	ca. 1306	DIN	2831
SRV-G 12 × 7 + 3 × 14 tc	arancia	1570	12 \| 3	7×1,5 \| 14×2,0	ca. 0,57	2400×1200	ca. 1220	DIN	2870
SRV-G 12 × 10 + 1 × 16 tc	verde	1800	12 \| 1	10×2,0 \| 16×2,0	ca. 0,72	2400×1200	ca. 1620	DIN	3315
SRV-G 14 × 10 tc	arancia	1800	14	10×2,0	ca. 0,731	2400×1200	ca. 1641	DIN	2814
SRV-G 7 × 7 tc	arancia	750	7	7×1,5	ca. 0,25	2000×1200	ca. 400	gabo	1993
SRV-G 12 × 7 tc		1950	12	7×1,5	ca. 0,36	2000×1200	ca. 900	DIN	2385
SRV-G 12 × 7 + 1 × 14 tc	arancia	1550	12 \| 1	7×1,5 \| 14×2,0	ca. 0,46	2000×1200	ca. 910	DIN	2041
SRV-G 14 × 7 tc	arancia	1550	14	7×1,5	ca. 0,45	2000×1200	ca. 895	gabo	1946
SRV-G 22 × 7 + 1 × 12 tc	verde	950	22 \| 1	7×1,5 \| 12×2,0	ca. 0,72	2000×1200	ca. 875	DIN	3346
SRV-G 24 × 7 tc	verde	850	24	7×1,5	ca. 0,71	2000×1200	ca. 810	DIN	3399
SRV-G 24 × 7 + 1 × 14 tc	arancia	750	24 \| 1	7×1,5 \| 14×2,0	ca. 0,79	2000×1200	ca. 785	DIN	2043
SRV-G 12 × 10 tc	arancia	1000	12	10×2,0	ca. 0,67	2000×1200	ca. 880	DIN	2080
SRV-G 7 × 7 tc	arancia	4000	7	7×1,5	ca. 0,25	2400×1200	ca. 1325	gabo	1283
SRV-G 8 × 7 + 1 × 12 tc	arancia	4000	8 \| 1	7×1,5 \| 12×2,0	ca. 0,34	2400×1200	ca. 1685	gabo	1289
SRV-G 12 × 7 tc	arancia	4000	12	7×1,5	ca. 0,36	2400×1200	ca. 1765	gabo	1238
SRV-G 12 × 7 + 1 × 14 tc	arancia	2650	12 \| 1	7×1,5 \| 14×2,0	ca. 0,46	2400×1200	ca. 1600	gabo	1734
SRV-G 14 × 7 tc	arancia	2650	14	7×1,5	ca. 0,45	2400×1200	ca. 1520	gabo	1285
SRV-G 22 × 7 + 1 × 12 tc	arancia	1950	22 \| 1	7×1,5 \| 12×2,0	ca. 0,72	2400×1200	ca. 1730	gabo	1291
SRV-G 24 × 7 tc	arancia	1950	24	7×1,5	ca. 0,71	2400×1200	ca. 1710	gabo	1287
SRV-G 24 × 7 + 1 × 14 tc	arancia	1570	24 \| 1	7×1,5 \| 14×2,0	ca. 0,79	2400×1200	ca. 1570	gabo	1294
SRV-G 2 × 10 tc	arancia	900	2	10×2,0	ca. 0,14	1200×370	ca. 160	gabo	1443
SRV-G 7 × 10 tc	arancia	3650	7	10×2,0	ca. 0,41	2400×1200	ca. 1760	gabo	1756
SRV-G 12 × 10 tc	arancia	1800	12	10×2,0	ca. 0,67	2400×1200	ca. 1535	gabo	1269
SRV-G 12 × 7 + 1 × 14 tc	arancia	1550	12 \| 1	7×1,5 \| 14×2,0	ca. 0,46	2000×1200	ca. 910	gabo	2804
SRV-G 22 × 7 + 1 × 12 tc	arancia	950	22 \| 1	7×1,5 \| 12×2,0	ca. 0,72	2000×1200	ca. 875	gabo	2084
SRV-G 24 × 7 tc	arancia	850	24	7×1,5	ca. 0,71	2000×1200	ca. 810	gabo	1991
SRV-G 24 × 7 + 1 × 14 tc	arancia	750	24 \| 1	7×1,5 \| 14×2,0	ca. 0,79	2000×1200	ca. 785	gabo	1954
