    Con speedpipe bundle ground si possono installare microtubi in una sola volta

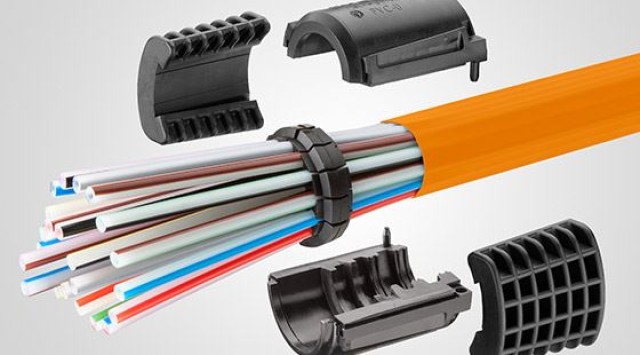

speedpipe bundle SRV-G tc per la posa diretta interrata

speedpipe Rohrverbände ground SRV-G tc

Gli speedpipe bundle ground SRV-G tc raggruppano speedpipe ground di colore diverso e a parete spessa mediante una guaina esterna aderente. Grazie alle svariate dimensioni dei singoli tubi di speedpipe ground e alla loro combinazione in un bundle, potete prevedere le riserve di capacità future utilizzando gli speedpipe ground bundle SRV-G tc.
Il nostro concetto di sistema è caratterizzato dalla funzione protettiva e dalla facilità di montaggio della guaina esterna aderente: È resistente agli influssi del terreno circostante, ma si può aprire in modo facile, veloce e sicuro per derivazioni dal bundle.

speedpipe ground in Position mit engem Außenmantel

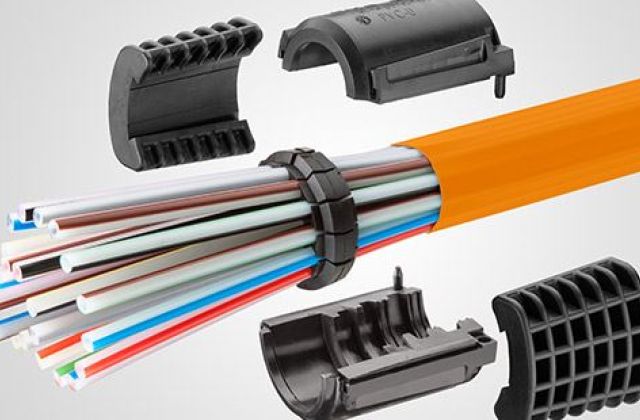

Per una posa sicura, la guaina esterna aderente fissa in posizione lo speedpipe ground che si trova all’interno. Inoltre, sfilando sotto tensione si inserisce il bundle a guida lineare di speedpipe ground direttamente nell’apposita apertura a pavimento. Il terreno sovrastante mantiene in posizione il bundle e i singoli tubi anche in futuro.

Vielzahl an Varianten des SRV-G tc

Le numerose varianti di SRV-G tc forniscono la soluzione per tutte le fasi di ampliamento della banda larga e tutti i casi di utilizzo, anche in un’unica esecuzione. La combinazione di dimensioni più piccole con un singolo tubo interno di diametro maggiore è adatta sia per FTTB/H che per FTTN/C: gli speedpipe ground 7 x 1,5 o 10 x 2,0 vengono utilizzati per i collegamenti all’abitazione, gli speedpipe ground aggiuntivi 12 x 2,0 o 14 x 2,0 ampliano la vostra rete di accesso. In alternativa è possibile utilizzare questa connessione per evitare interventi non pianificati dall’esterno: Se il diametro più grande non è occupato, potete utilizzare speedpipe ground come cavidotto in caso di avaria. La vostra rete in fibra ottica ritorna in funzione rapidamente, contemporaneamente avete tempo di riparare la linea in fibra ottica.

  • (FTTH / FTTB)

    mostra tutte le colonne
    DenominazioneColoreL (m)numero del tubo di scappamentoDxs (mm)VarianteArt. No.
    SRV-G 2 × 7 tcarancia40027×1,5DIN1445
    SRV-G 7 × 7 tcarancia400077×1,5DIN1529
    SRV-G 8 × 7 + 1 × 12 tcarancia40008 | 17×1,5 | 12×2,0DIN1850
    SRV-G 12 × 7 tcarancia4000127×1,5DIN1767
    SRV-G 12 × 7 + 1 × 14 tcarancia265012 | 17×1,5 | 14×2,0DIN1458
    SRV-G 14 × 7 tcarancia2650147×1,5DIN1535
    SRV-G 18 × 7 tcarancia2650187×1,5gabo1242
    SRV-G 22 × 7 + 1 × 12 tcarancia195022 | 17×1,5 | 12×2,0DIN2902
    SRV-G 24 × 7 tcarancia1950247×1,5DIN1541
    SRV-G 24 × 7 + 1 × 14 tcarancia157024 | 17×1,5 | 14×2,0DIN1527
    SRV-G 2 × 10 tcarancia900210×2,0DIN2387
    SRV-G 7 × 10 tcarancia3650710×2,0DIN2556
    SRV-G 12 × 10 tcarancia18001210×2,0DIN1839
    SRV-G 24 × 10 tcarancia9002410×2,0DIN2625
    SRV-G 3 × 7 tcarancia400037×1,5DIN1744
    SRV-G 3 × 7 + 3 × 12 tcverde40003 | 37×1,5 | 12×2,0DIN3289
    SRV-G 4 × 7 tcarancia400047×1,5DIN1746
    SRV-G 10 × 7 + 1 × 16 tcarancia265010 | 17×1,5 | 16×2,0DIN2831
    SRV-G 12 × 7 + 3 × 14 tcarancia157012 | 37×1,5 | 14×2,0DIN2870
    SRV-G 12 × 10 + 1 × 16 tcverde180012 | 110×2,0 | 16×2,0DIN3315
    SRV-G 14 × 10 tcarancia18001410×2,0DIN2814
    SRV-G 7 × 7 tcarancia75077×1,5gabo1993
    SRV-G 12 × 7 tc1950127×1,5DIN2385
    SRV-G 12 × 7 + 1 × 14 tcarancia155012 | 17×1,5 | 14×2,0DIN2041
    SRV-G 14 × 7 tcarancia1550147×1,5gabo1946
    SRV-G 22 × 7 + 1 × 12 tcverde95022 | 17×1,5 | 12×2,0DIN3346
    SRV-G 24 × 7 tcverde850247×1,5DIN3399
    SRV-G 24 × 7 + 1 × 14 tcarancia75024 | 17×1,5 | 14×2,0DIN2043
    SRV-G 12 × 10 tcarancia10001210×2,0DIN2080
    SRV-G 7 × 7 tcarancia400077×1,5gabo1283
    SRV-G 8 × 7 + 1 × 12 tcarancia40008 | 17×1,5 | 12×2,0gabo1289
    SRV-G 12 × 7 tcarancia4000127×1,5gabo1238
    SRV-G 12 × 7 + 1 × 14 tcarancia265012 | 17×1,5 | 14×2,0gabo1734
    SRV-G 14 × 7 tcarancia2650147×1,5gabo1285
    SRV-G 22 × 7 + 1 × 12 tcarancia195022 | 17×1,5 | 12×2,0gabo1291
    SRV-G 24 × 7 tcarancia1950247×1,5gabo1287
    SRV-G 24 × 7 + 1 × 14 tcarancia157024 | 17×1,5 | 14×2,0gabo1294
    SRV-G 2 × 10 tcarancia900210×2,0gabo1443
    SRV-G 7 × 10 tcarancia3650710×2,0gabo1756
    SRV-G 12 × 10 tcarancia18001210×2,0gabo1269
    SRV-G 12 × 7 + 1 × 14 tcarancia155012 | 17×1,5 | 14×2,0gabo2804
    SRV-G 22 × 7 + 1 × 12 tcarancia95022 | 17×1,5 | 12×2,0gabo2084
    SRV-G 24 × 7 tcarancia850247×1,5gabo1991
    SRV-G 24 × 7 + 1 × 14 tcarancia75024 | 17×1,5 | 14×2,0gabo1954

    Tubo della giacca Colore: arancia; SRV-G 3 × 7 + 3 × 12 tc, SRV-G 12 × 7 tc - 1950m, SRV-G 12 × 10 + 1 × 16 tc solo in verde

    (FTTN / FTTC)

    mostra tutte le colonne
    DenominazioneColoreL (m)numero del tubo di scappamentoDxs (mm)VarianteArt. No.
    SRV-G 2 × 12 tcverde650212×2,0DIN3019
    SRV-G 3 × 12 tcarancia2700312×2,0DIN1848
    SRV-G 7 × 12 tcarancia2400712×2,0DIN2169
    SRV-G 12 × 12 tcarancia10501212×2,0DIN2114
    SRV-G 2 × 14 tcarancia3400214×2,0DIN3045
    SRV-G 3 × 14 tcarancia3400314×2,0DIN2000
    SRV-G 4 × 14 tcarancia3000414×2,0DIN1468
    SRV-G 5 × 14 tcarancia1700514×2,0DIN1804
    SRV-G 7 × 14 tcarancia1700714×2,0DIN1561
    SRV-G 3 × 16 tcarancia2100316×2,0DIN2188
    SRV-G 4 × 16 tcarancia2100416×2,0DIN1936
    SRV-G 6 × 16 tcarancia1300616×2,0DIN2133
    SRV-G 7 × 16 tcarancia1300716×2,0DIN2229
    SRV-G 3 × 20 tcarancia1400320×2,5DIN2231
    SRV-G 4 × 20 tcarancia1400420×2,5DIN1833
    SRV-G 7 × 12 + 1 × 16 tcverde17507 | 112×2,0 | 16×2,0DIN3313
    SRV-G 12 × 12 + 1× 16 tcverde100012 | 112×2,0 | 16×2,0DIN3317
    SRV-G 14 × 12 tc10501412×2,0DIN3421
    SRV-G 7 × 14 + 1 × 20 tc11007 | 114×2,0 | 20×2,5DIN2780
    SRV-G 10 × 14 tc11001014×2,0DIN3109
    SRV-G 2 × 16 tcarancia2650216×2,0DIN2403
    SRV-G 2 × 20 tcarancia1400220×2,5DIN3157
    SRV-G 5 × 20 tcarancia1100520×2,5DIN3181
    SRV-G 6 × 20 tcarancia650620×2,5DIN3185
    SRV-G 7 × 12 tcverde900712×2,0DIN3342
    SRV-G 2 × 14 tcarancia450214×2,0DIN1899
    SRV-G 4 × 14 tcarancia1100414×2,0DIN2045
    SRV-G 7 × 14 tcarancia800714×2,0DIN2047
    SRV-G 6 × 16 tcarancia600616×2,0DIN2139
    SRV-G 4 × 20 tcarancia650420×2,5DIN2076
    SRV-G 2 × 12 tcarancia650212×2,0gabo1613
    SRV-G 3 × 12 tcarancia2700312×2,0gabo1232
    SRV-G 7 × 12 tcarancia2400712×2,0gabo1296
    SRV-G 2 × 14 tcarancia3400214×2,0gabo42250
    SRV-G 3 × 14 tcarancia3400314×2,0gabo1300
    SRV-G 4 × 14 tcarancia3000414×2,0gabo1301
    SRV-G 5 × 14 tcarancia1700514×2,0gabo1258
    SRV-G 7 × 14 tcarancia1700714×2,0gabo1304
    SRV-G 3 × 16 tcarancia2100316×2,0gabo1306
    SRV-G 4 × 16 tcarancia2100416×2,0gabo1246
    SRV-G 7 × 16 tcarancia1300716×2,0gabo1308
    SRV-G 3 × 20 tcarancia1400320×2,5gabo1250
    SRV-G 4 × 20 tcarancia1400420×2,5gabo1758
    SRV-G 10 × 14 tc11001014×2,0gabo2268
    SRV-G 5 × 20 tcarancia1100520×2,5gabo1807
    SRV-G 2 × 14 tcarancia450214×2,0gabo1444
    SRV-G 7 × 14 tcarancia800714×2,0gabo1960

    Tubo della giacca Colore: arancia; SRV-G 7 × 12 tc - 900 m, SRV-G 7 × 12 + 1 × 16 tc, SRV-G 12 × 12 + 1 × 16 tc, SRV-G 14 × 12 tc, SRV-G 3 × 20 tc solo in verde

    *Consegna su una bobina di legno monouso
    **Peso totale con bobina

    Disponibile su richiesta:

    • Altri colori del tubo guaina
    • Altre medicazioni combinate
    • speedpipe bundle ground SRV-G tc in gabo e codice colore DIN
    • Se necessario, ulteriori varianti dopo il chiarimento
