Connettori speedpipe bundle

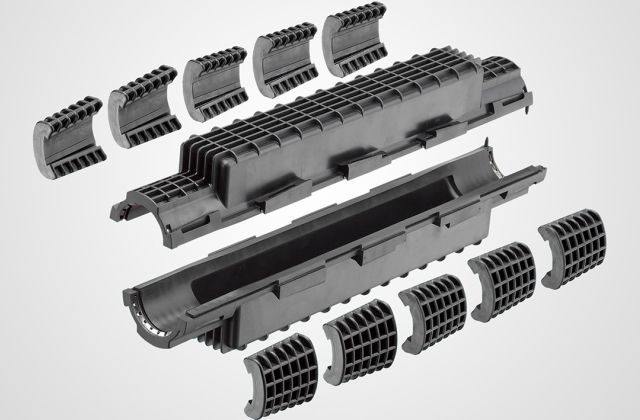

SRV-M e SRV-M MAXI proteggono i giunti dei due speedpipe bundle interrati a tenuta di pressione dalla penetrazione di gas e acqua attraverso gli spazi tra i cavidotti. In una soluzione tubo-in-tubo con manicotto di diametro fino a 63 mm o per il passaggio a un bundle interrato, i giunti connettono tutto il sistema di cavidotti a tenuta di gas, pressione e acqua.
Denominazione D (mm) pc. / PU Lunghezza L (mm) Art. No. SRV-M 40 40 10 455 4853 SRV-M 50 50 10 455 4852 SRV-M 50 MAXI 50 2 550 1190 SRV-M 63 MAXI 63 2 550 1191 SRV-M 63 - 50 MAXI 63 - 50 2 550 1358 SRV-M MAXI per SRV-G tc – Dimensione 1 ¹ 50 2 550 1704 SRV-M MAXI per SRV-G tc – Dimensione 2 ² 50 2 550 2321 SRV-M 50 MAXI 50 10 550 1451 ¹ Applicazione per SRV-G 7×7 tc, SRV-G 8×7 + 1×12 tc, SRV-G 12×7 tc, SRV-G 12×7 + 1×14 tc, SRV-G 12×7 + 3×14 tc, SRV-G 14×7 tc, SRV-G 18×7 tc, SRV-G 22×7 + 1×12 tc, SRV-G 24×7 tc, SRV-G 24×7 + 1×14 tc, SRV-G 7×10 tc, SRV-G 12×10 tc, SRV-G 12×10 + 1×16 tc, SRV-G 14×10 tc, SRV-G 3×12 tc, SRV-G 7×12 tc, SRV-G 3×14 tc, SRV-G 4×14 tc, SRV-G 5×14 tc, SRV-G 7×14 tc, SRV-G 7×14 + 1×20 tc, SRV-G 3×16 tc, SRV-G 4×16 tc, SRV-G 6×16 tc, SRV-G 7×16 tc, SRV-G 3×20 tc
² Applicazione per SRV-G 12×12 tc, SRV-G 12×12 + 1×16 tc, SRV-G 10×14 tc, SRV-G 4×20 tc, SRV-G 5×20 tc
- Dopo aver inserito i vostri dati personali, riceverete i dati di accesso al nostro modulo di download all'indirizzo e-mail da voi indicato. Successivamente è possibile scaricare i documenti desiderati per questo prodotto. Si prega di selezionare i documenti pertinenti sopra il modulo.
Scarica la descrizione Categoria Ultimo aggiornamento SRV-M MAXI Istruzioni di montaggio 08.02.2022 SRV-M MAXI (für SRV-G tc oAm) Istruzioni di montaggio 05.12.2022 SRV-M Istruzioni di montaggio 06.12.2022 SRV-M MAXI for SRV-G tc size 1Accesso al documento, registrarsi qui. Schede tecniche 06.12.2022 SRV-M MAXI for SRV-G tc size 2Accesso al documento, registrarsi qui. Schede tecniche 06.12.2022 SRV-M MAXI 63-50Accesso al documento, registrarsi qui. Schede tecniche 12.08.2021 SRV-M MAXIAccesso al documento, registrarsi qui. Schede tecniche 06.12.2022 SRV-MAccesso al documento, registrarsi qui. Schede tecniche 12.08.2021 Avete domande su gabo Systemtechnik GmbH?
